Кирпичные перемычки и своды

Кирпичная кладка позволяет создавать не только прочные стены, но и выразительные архитектурные элементы. Особое место занимают конструкции над оконными и дверными проёмами, где необходимо обеспечить передачу нагрузки от вышележащей части стены на опоры. Для этого применяют различные виды перемычек, а в традиционной архитектуре используют арки и своды.

Выбор конструкции зависит от ширины проёма, действующих нагрузок, характеристик материалов и архитектурной задачи. Чтобы разобраться в особенностях таких решений, рассмотрим основные виды кирпичной кладки, их устройство и области применения.

Кирпичные перемычки: назначение и основные виды

Перемычка — это конструктивный элемент, перекрывающий оконный или дверной проём. Она воспринимает нагрузку от расположенной выше кладки и других конструкций и передаёт её на боковые участки стены. В зависимости от проекта перемычки могут быть железобетонными, металлическими или кирпичными.

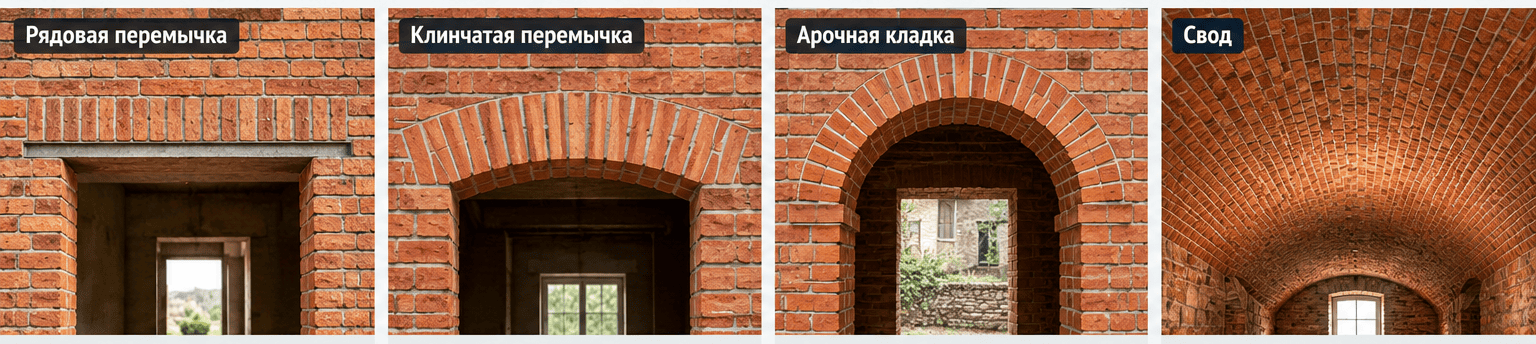

Кирпичные перемычки различаются способом расположения элементов и принципом работы. Наиболее распространены рядовые, клинчатые и арочные решения. Внешне они отличаются формой кладки, геометрией швов и характером перекрытия проёма.

1. Рядовая перемычка

Рядовая перемычка формируется из кирпича, уложенного горизонтальными рядами. В отличие от арочной конструкции, её нижняя граница обычно остаётся прямой, что позволяет сохранить привычную геометрию оконного или дверного проёма.

Такая кладка может выполняться с предусмотренным проектом армированием. В этом случае несущая способность зависит от характеристик кирпича, раствора, армирования, размеров конструкции и условий опирания. Поэтому рядовую кирпичную перемычку нельзя проектировать только по внешнему виду или толщине стены.

2. Клинчатая перемычка

Клинчатая перемычка отличается расположением кирпичей по направлению от краёв к центральной части. Швы формируют клиновидную геометрию, благодаря которой конструкция работает преимущественно на сжатие.

Такой способ кладки требует точной разметки и соблюдения проектной формы. Необходимо учитывать ширину проёма, высоту перемычки, качество опор и характеристики кладочного раствора. Клинчатые перемычки используют как функциональный и одновременно декоративный элемент кирпичного фасада.

3. Арочная перемычка

Арочная перемычка перекрывает проём по криволинейной траектории. Кирпичи располагают веерообразно, а нагрузка передаётся через кладку к опорным участкам — пятам арки.

В верхней центральной части арки находится замок — элемент или участок кладки, завершающий её формирование. Геометрия арки должна обеспечивать правильное взаимодействие кирпичей и раствора. При этом важны не только прочность самой кладки, но и устойчивость опор, воспринимающих возникающие усилия.

Арочные перемычки применяют в зданиях различного назначения, особенно там, где необходимо подчеркнуть традиционный характер архитектуры. Они подходят для оформления окон, дверей, проходов и входных групп.

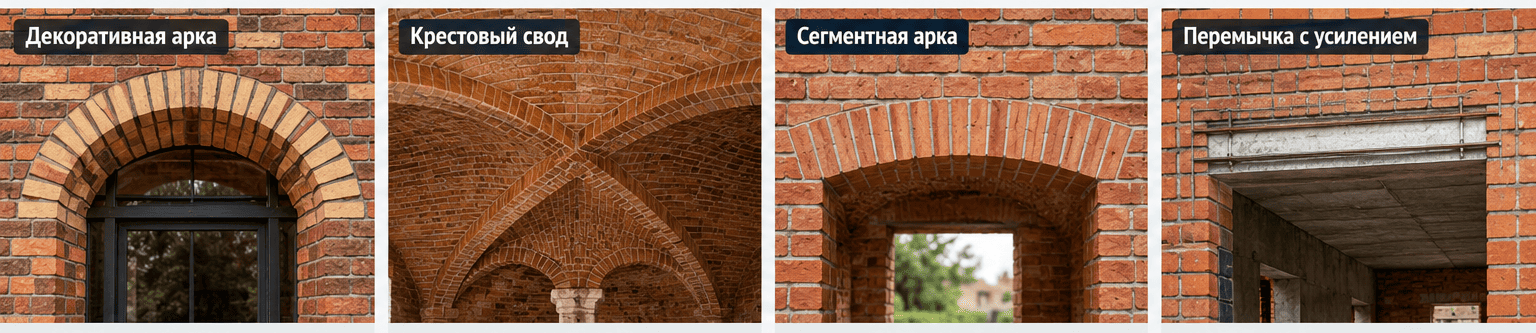

4. Сегментная арка

Сегментная арка представляет собой дугу, составляющую часть окружности и имеющую подъём меньше полукруглой арки. Благодаря относительно небольшой высоте подъёма она позволяет создавать более низкие арочные проёмы.

Такое решение востребовано в современной архитектуре и при реконструкции зданий, где требуется сочетать выразительную форму с ограниченной высотой конструкции. Однако геометрию и несущую способность необходимо определять расчётом: уменьшение подъёма меняет характер усилий, передаваемых на опоры.

5. Декоративная арка

Декоративная арка служит для архитектурного оформления фасада или интерьера. Она может обрамлять окно, дверь, нишу или проход, подчёркивая композицию кирпичной стены.

При этом важно различать декоративное оформление и несущую арочную конструкцию. Если арка действительно перекрывает проём и воспринимает нагрузку, её устройство требует проектного решения. Внешне похожий декоративный элемент не обязательно способен выполнять функцию несущей перемычки.

Кирпичные своды: основные разновидности

Если арка обычно перекрывает отдельный проём или пространство между опорами, то свод представляет собой пространственную конструкцию, формирующую перекрытие. Кирпичные своды применяют в подвалах, исторических зданиях, общественных пространствах и архитектурных интерьерах.

6. Цилиндрический свод

Цилиндрический свод образуется при протяжённом развитии арочной формы вдоль определённого направления. В поперечном сечении он напоминает арку, вытянутую в глубину.

Такие конструкции подходят для перекрытия протяжённых помещений, коридоров, подвалов и проходов. Их форма позволяет создать выразительный интерьер с открытой кирпичной поверхностью. При проектировании необходимо учитывать распределение нагрузки и горизонтальные усилия, передаваемые на опоры.

7. Крестовый свод

Крестовый свод формируется пересечением двух цилиндрических сводов. В результате возникает пространственная конструкция, в которой линии пересечения образуют характерные рёбра.

Такой тип свода известен по исторической архитектуре и встречается в общественных зданиях, религиозных сооружениях и подземных помещениях. Его устройство сложнее, чем у простого цилиндрического свода: требуется согласовать геометрию пересекающихся поверхностей и обеспечить надёжную передачу усилий на опоры.

Технология устройства кирпичной кладки

Качество перемычки, арки или свода зависит от точности геометрии, правильного выбора материалов и соблюдения технологии производства работ. Для арок и сводов предусматривают временную опалубку или специальные поддерживающие конструкции, которые сохраняют проектную форму во время кладки.

Кирпичи укладывают в соответствии с рабочими чертежами, контролируя положение каждого элемента и заполнение швов раствором. Для арочных конструкций особенно важны симметрия кладки и правильное формирование опорных участков. Временные поддерживающие конструкции снимают в порядке и сроки, предусмотренные проектом и технологией работ.

Как выбрать подходящее решение

Выбор конструкции определяется не только внешним видом, но и её назначением. Рядовая перемычка подходит для прямолинейного оформления проёма при условии соответствующего расчёта. Клинчатая и арочная кладка позволяют сочетать конструктивную функцию с традиционной эстетикой. Сегментная арка помогает сформировать проём с небольшим подъёмом, а декоративная арка подчёркивает архитектурную композицию. Цилиндрический и крестовый своды используют для создания пространственных кирпичных перекрытий.

Главные условия хорошего результата — соответствие конструкции нагрузкам, качественное выполнение кладки и надёжный керамический кирпич. Даже традиционная кирпичная арка требует точного расчёта и соответствующих опор, а устройство свода предполагает учёт работы всей пространственной системы. Грамотно выбранные конструкция и материалы позволяют объединить долговечность, функциональность и выразительный внешний вид.
